LN20系列低压电动机控制器

1.概述
　　LN20系列微机监控电机保护器适用于AC380V、AC660V低压系统，是对低压异步电动机和增安型电动机实现保护、监测和控制的新一代智能化综合装置。具有的电动机保护、监控功能，同时显示各项整定参数信息，并且采用现场总线，为现代化的设备管理带来很大的便利。
　　符合标准：GB3836.3-2000、GB14048.4-2003、IEC255

2.特点

交流采样，测量A、B、C三相电流及控制回路电压
现场显示电动机运行状态，保存电动机故障跳闸记录
一路保护输出，一路可编程继电器输出，一路4-~20mA模拟量电流输出
高亮LED显示，跟随电动机运行状态和用户要求实时显示
三相电流不平衡、断相、欠流、过压、欠压、自启动等功能用户可取可舍
当电动机过流时过流灯（设置灯）闪烁告警，过流倍数越大，闪烁越快
故障定位明确，显示故障时的电压值或电流值，断相显示对应相，电流不平衡显示大小两相
采用RS485通信总线，可广泛用于各种监控系统作为带有电机保护及控制的智能化监控单元

3.主要功能
保护功能：
　　过流、欠流、堵转、断相、三相电流不平衡、过压、欠压、短路、漏电（选配）等故障保护

测量功能：
　　三相电流、控制回路电压、漏电电流的测量和显示

通用功能：
　　增安型电动机保护、三相异步电动机保护、馈线保护，三种保护装置通用

通信功能：
　　通过本保护器的RS485接口与上层系统通信。总线接口支持参数设置、控制及监测等功能。通信协议遵循Modbus-RTU标准。
　　一般采用RS485总线接口进行物理连接，通常上位机或PLC设备作为主站，本保护器作为子站。

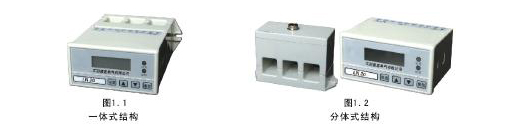

3.1.设计选型
